1. 前語
　　在生產中，外裝式電動滾筒原料運送占絕大部分，由于膠帶運送具有運量大、運行牢靠和接連作業率特色，所以廣泛使用于生產中。
　　目前，在一般的膠帶機運送體系中，外裝式電動滾筒設備是較核心的部分，包括驅動電機、減速機、聯軸器、滾筒等。就這些部件的安置方法而言，主要有三種不同類型，即電動機—減速機—滾筒、內裝式電動滾筒、外裝式電動滾筒等。
　　在某分廠M體系改造中新加裝兩臺膠帶機，外裝式電動滾筒因設備地點空間有限，需要施工加裝懸空鋼結構支架，考慮到傳動設備的占地面積、轟動狀況以及方便保護保養等，結合實際狀況，具體剖析了幾種傳動設備的優缺點，進行了選用。
　　2.外裝式電動滾筒設備安置方法
　　外裝式電動滾筒的主要部件為電動機、減速機、滾筒，這些部件相對方位的不同裝備，決議該設備的不同類型。
　　2.1 電動機—減速機—滾筒型
　　這種安置方法在膠帶機體系中比較普遍，歸于傳統的安置方法，分廠膠帶機也多為這種類型。外裝式電動滾筒電動機、減速機和滾筒獨立安置，各部件之間用聯軸器銜接。
　　2.2 內裝式電動滾筒
　　其主要特色是將減速機改進，將減速設備和電動機都放置在滾筒內部。并且為處理電動機散熱問題，外裝式電動滾筒采用外部風冷卻或內部油浸式冷卻。整個滾筒用空心軸固定在機架上并全封閉。

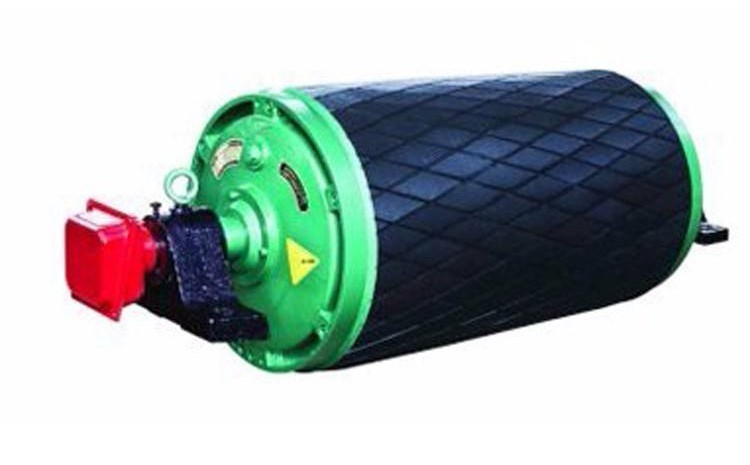

　　2.3 外裝式電動滾筒
　　其主要特色是將減速機安置在滾筒內部而將電機放置在滾筒外部。外裝式電動滾筒和滾筒內的減速設備之間采用聯軸器或花鍵軸孔式聯接，整個滾筒用空心軸固定在機架上。
